Как читать электрические схемы начинающему

Электрические схемы часто кажутся сложнее, чем они есть на самом деле. На листе много линий, символов, букв и цифр, поэтому новичку бывает трудно понять, с чего начать. Но простая схема читается почти как маршрут: нужно найти источник питания, посмотреть, какие элементы соединены между собой, и увидеть, что происходит с током по пути.

На старте не обязательно знать десятки условных обозначений. Достаточно выучить несколько базовых элементов и научиться разбирать схему по частям.

Что такое электрическая схема

Электрическая схема - это условное изображение электрической цепи. Вместо фотографий батарейки, лампы, резистора или кнопки используются специальные символы. Благодаря этому можно быстро понять, какие элементы входят в устройство, как они соединены и откуда поступает питание.

При этом схема показывает не реальное расположение деталей, а именно их электрические связи. В настоящем устройстве два элемента могут находиться далеко друг от друга, но на схеме их размещают так, чтобы соединения было удобно читать.

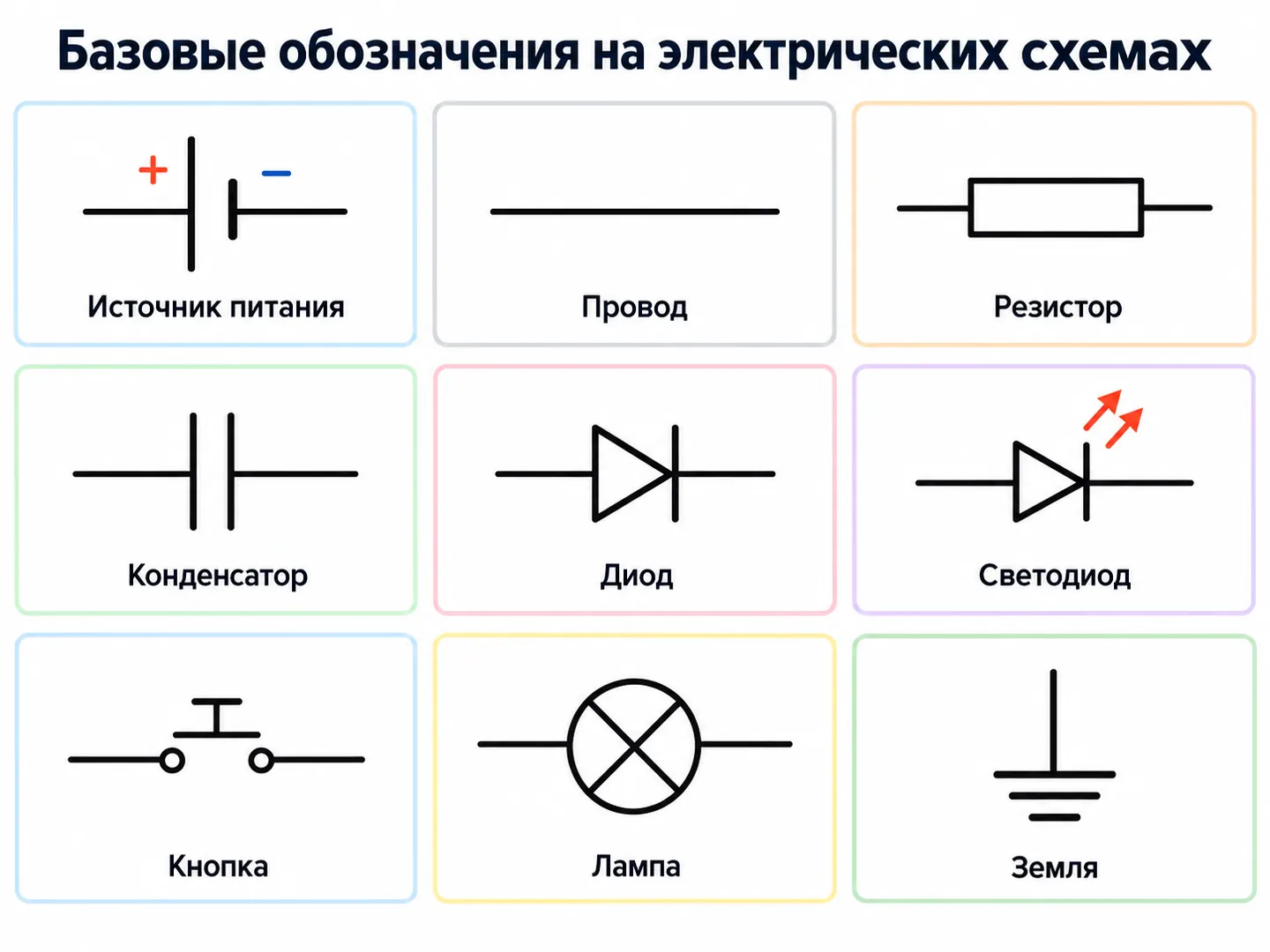

Новичку достаточно знать обозначения источника питания, провода, резистора, конденсатора, диода, светодиода, кнопки лампы и земли. Остальные обозначения можно изучать постепенно, по мере того как они начинают встречаться в реальных схемах.

С чего начинать чтение схемы

Первое, что стоит найти, - источник питания. На простой схеме это обычно батарейка или источник постоянного напряжения. После этого нужно просто проследить линии, которые от него отходят, и посмотреть, к каким элементам они приходят дальше.

Удобно мысленно читать схему как последовательность действий: источник питания подает напряжение, ток проходит через управляющий элемент, затем через нагрузку и возвращается обратно к источнику.

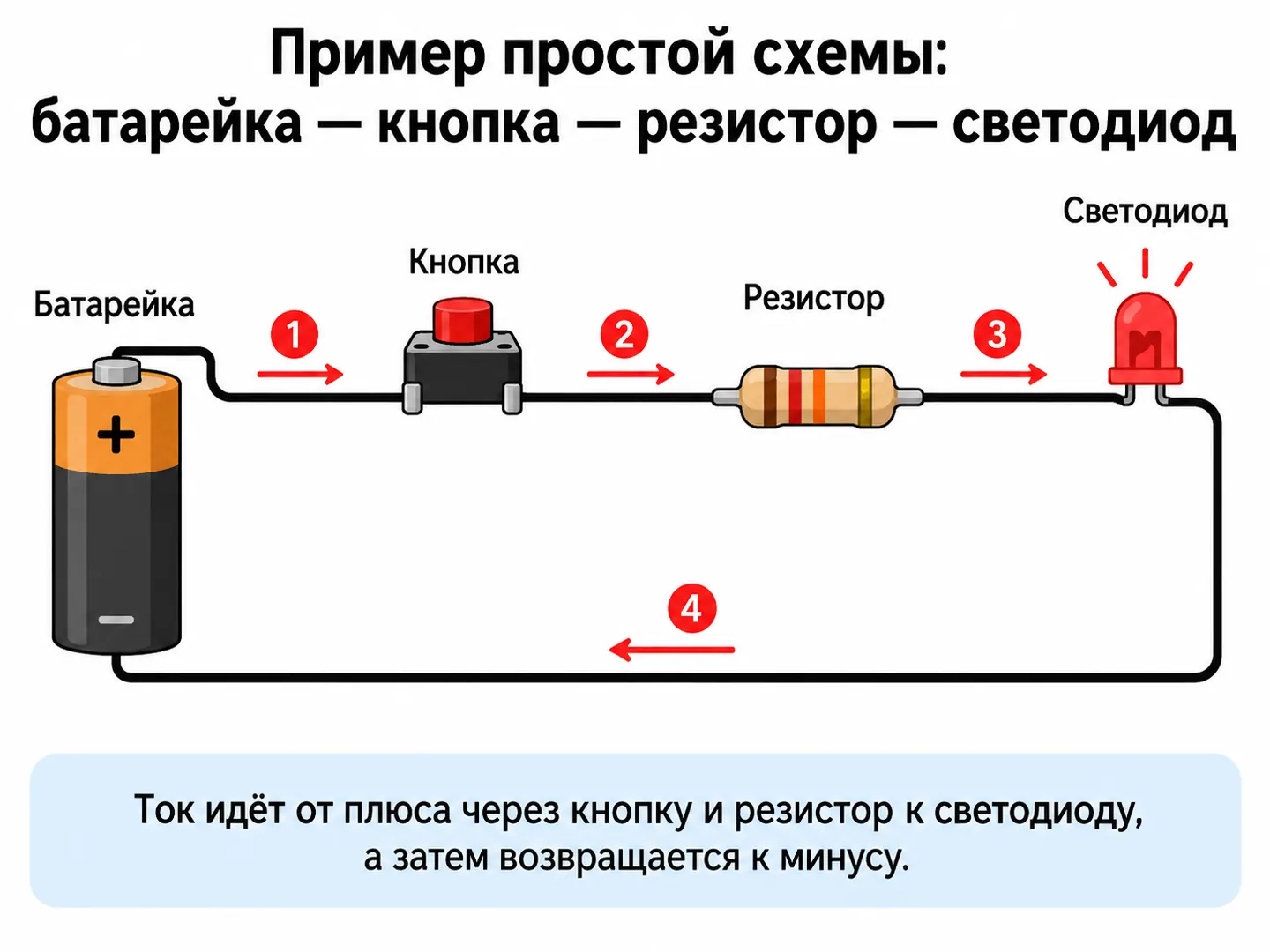

Например, простая цепь может выглядеть так: батарейка → кнопка → резистор → светодиод → батарейка.

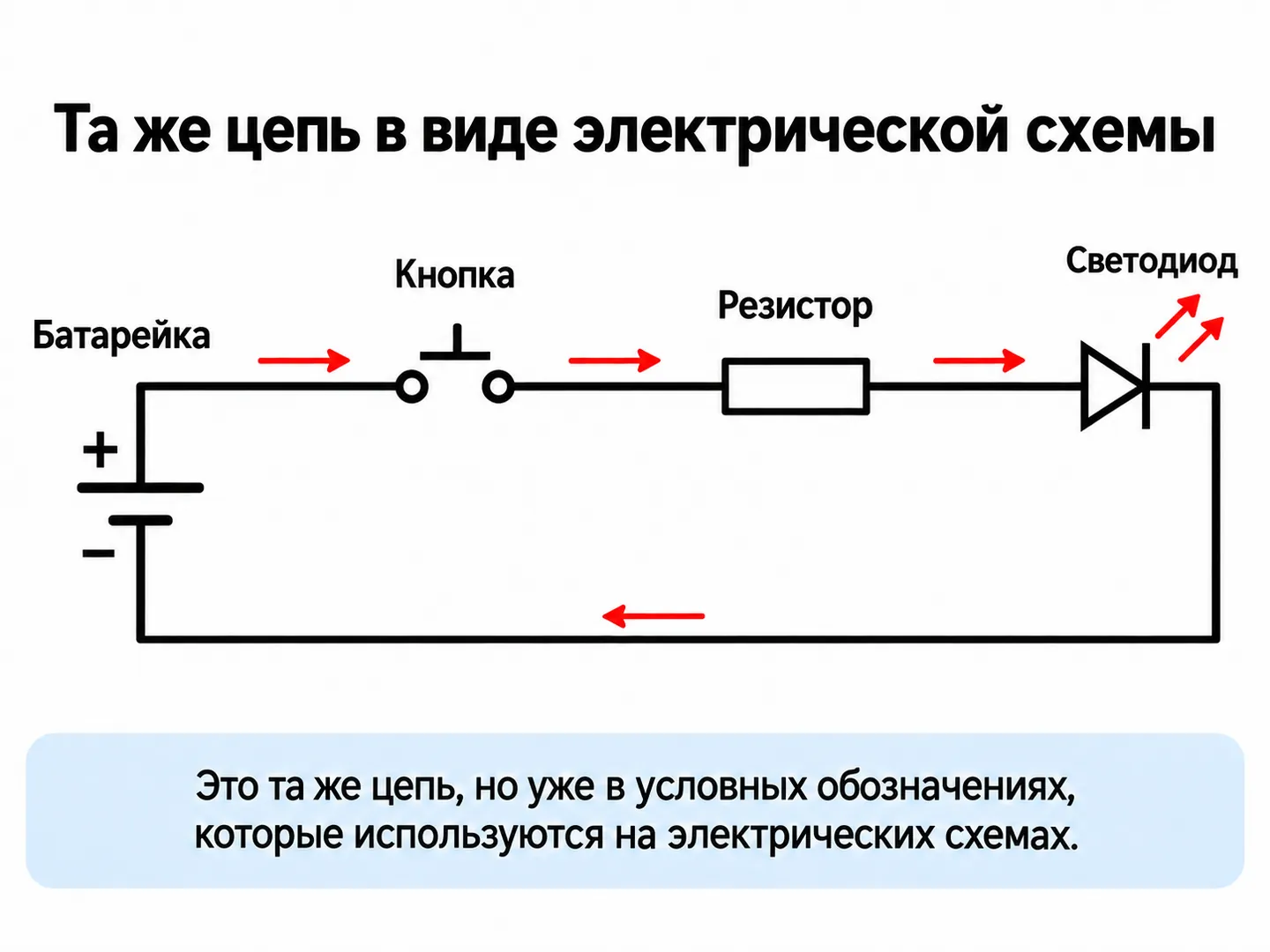

Теперь посмотрим, как эта же цепь выглядит в виде классической электрической схемы.

Пока кнопка не нажата, цепь разомкнута, поэтому ток через светодиод не проходит. Когда кнопка нажата, цепь замыкается. Ток проходит через резистор к светодиоду, а затем возвращается к источнику питания.

У каждого элемента здесь своя задача. Батарейка обеспечивает питание, кнопка включает и выключает цепь, резистор ограничивает ток, а светодиод превращает электрическую энергию в свет.

Этот пример хорошо показывает главный принцип: чтобы понять схему, нужно смотреть не только на отдельные символы, но и на то, как они соединены.

Почему соединения важнее отдельных значков

Одна из частых ошибок начинающих - пытаться расшифровать каждый символ отдельно. Логика работы устройства определяется именно соединениями.

Одинаковые компоненты могут вести себя по-разному в зависимости от того, как они подключены. Поэтому при чтении схемы важно смотреть, куда идет провод, где цепь замыкается, где есть разрыв и какие элементы стоят друг за другом.

Если на схеме много деталей, не нужно пытаться понять все сразу. Намного проще разделить цепь на небольшие участки и разбирать их по очереди.

Простой алгоритм чтения схемы

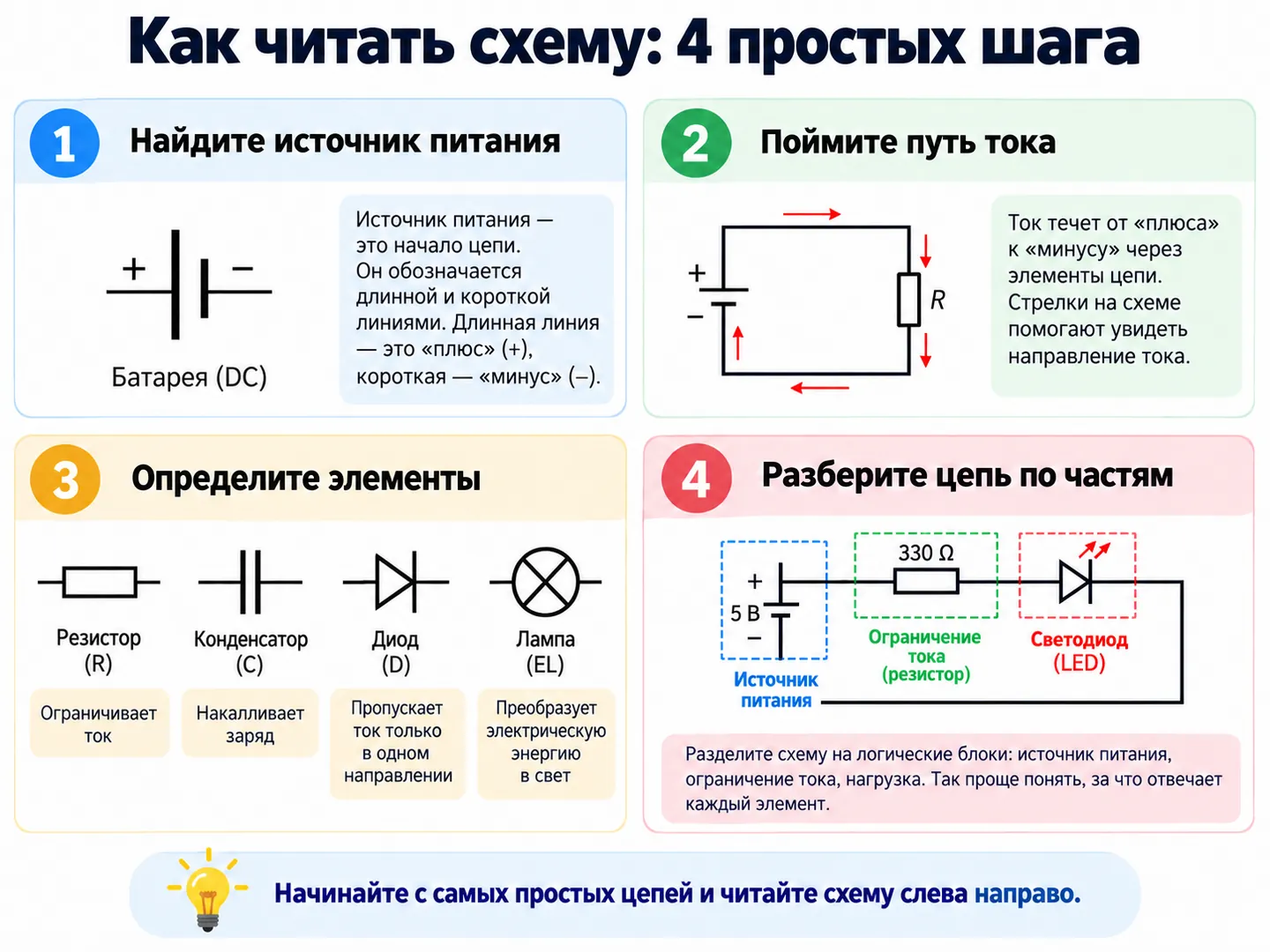

Для большинства простых схем подходит один и тот же порядок. Сначала найдите источник питания. Затем проследите путь тока по проводам. После этого определите назначение основных компонентов. Если схема большая, разделите ее на отдельные участки: питание, управление и нагрузку.

Такой подход удобен при переходе от простейших цепей к схемам с датчиками, транзисторами, микроконтроллерами и Arduino.

Что означают буквы и цифры возле элементов

На схемах рядом с компонентами часто встречаются обозначения вроде R1, R2, C1, D1 или LED1. Буквой обозначают тип элемента, а цифра помогает отличить один компонент от другого.

Например, R1 - это первый резистор, C1 - первый конденсатор, D1 - первый диод. Рядом также может быть указано значение детали. Запись «R1 - 330 Ом» означает, что первый резистор имеет сопротивление 330 Ом.

На простой схеме эти обозначения могут показаться лишними, но в более сложных устройствах без них быстро становится трудно ориентироваться.

Как быстрее научиться читать схемы

Не заучивайте условные обозначения отдельно, а разбирайте реальные простые цепи. Начните с батарейки и лампы, затем добавьте кнопку, резистор или светодиод.

При каждом разборе достаточно задавать себе несколько вопросов: откуда приходит питание, куда идет ток, что делает каждый элемент и что изменится, если один из компонентов убрать или разорвать соединение.

Через некоторое время основные символы начинают распознаваться автоматически, а схема перестает выглядеть как набор непонятных значков.

Главное

Чтобы научиться читать электрические схемы, не нужно сразу запоминать десятки схем. Начните с источника питания, проследите соединения и определите назначение основных элементов.

Сначала схема воспринимается как набор линий и символов, но постепенно в ней становится видна обычная логика: питание, управление, нагрузка и соединяющие их провода. После этого переходить к Arduino и более сложной электронике становится намного проще.
