Макетная плата: как пользоваться breadboard и собирать схемы без пайки

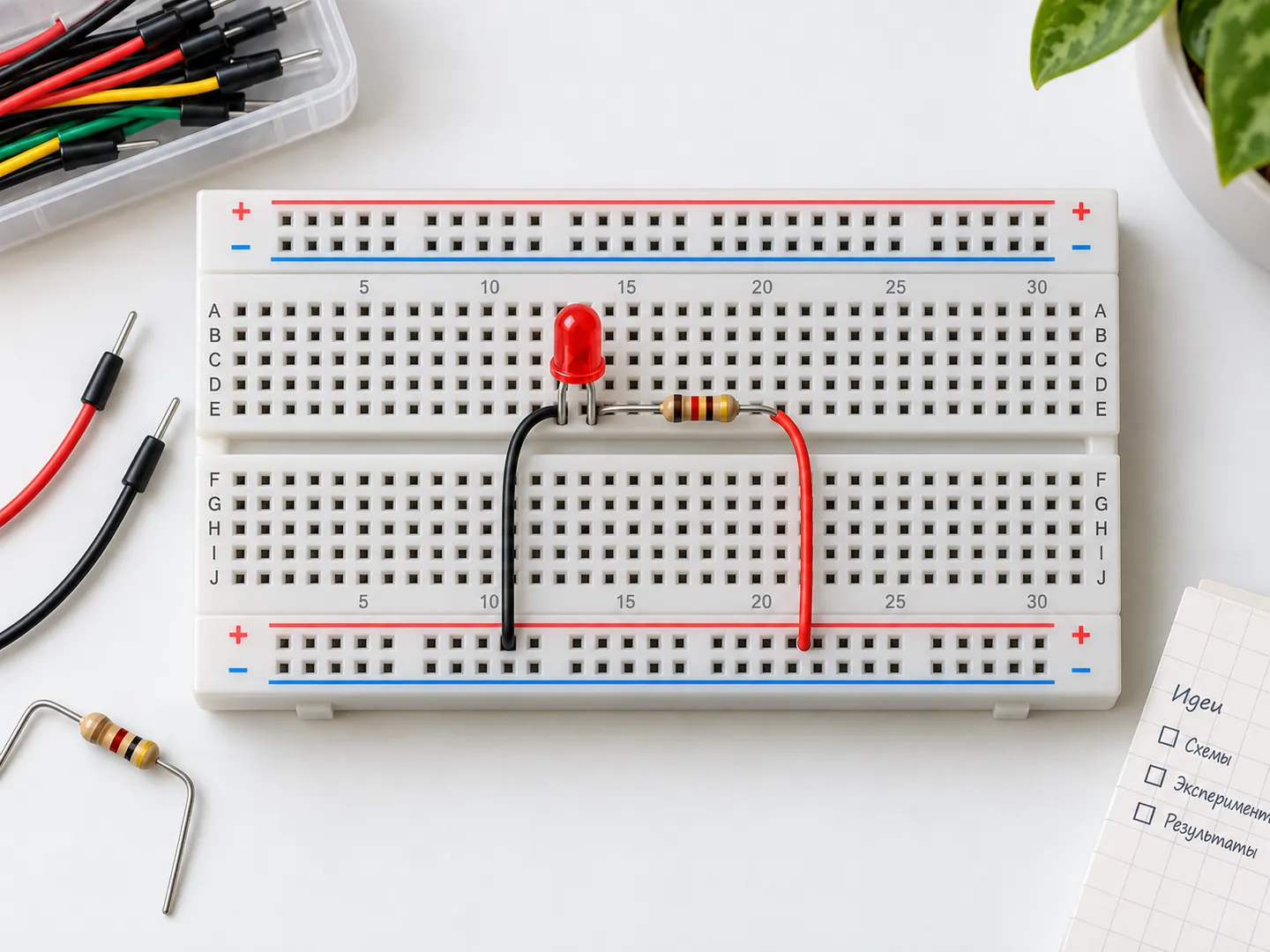

Макетная плата, или breadboard, позволяет собирать электрические схемы без пайки. В нее можно установить светодиоды, резисторы, кнопки, датчики и микросхемы, соединить их проводами, проверить работу схемы, а затем быстро все разобрать.

Такие платы часто используют вместе с Arduino, но для работы с breadboard сама Arduino не обязательна.

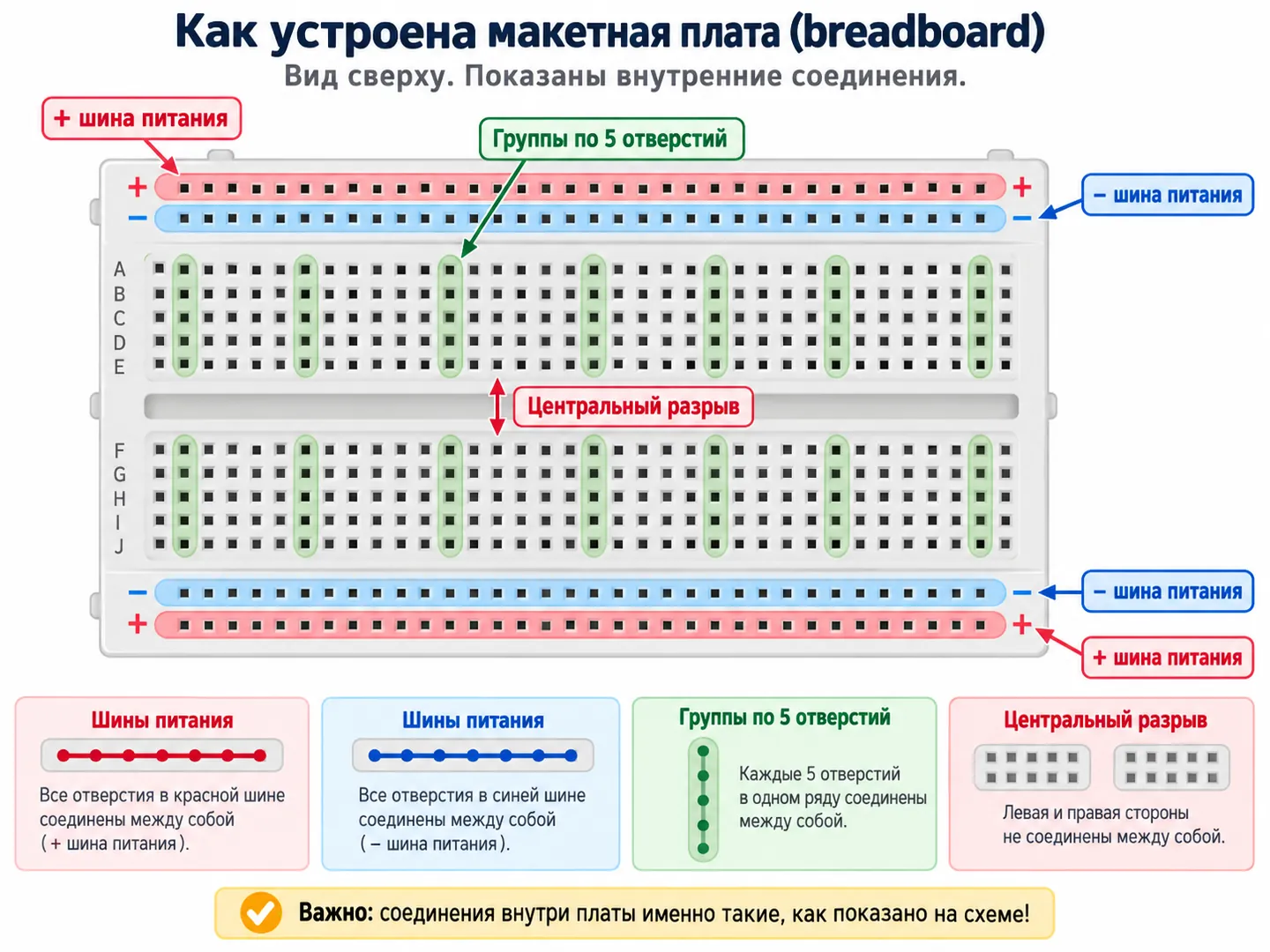

Как устроена макетная плата

Главное, что нужно понять начинающему: отверстия на макетной плате соединены между собой не случайным образом.

В центральной части платы отверстия обычно объединены в группы по пять.

Например, пять отверстий одного ряда электрически соединены между собой. Если вставить провод в первое отверстие, а ножку резистора в третье отверстие этой же группы, фактически они будут соединены.

Посередине платы находится разрыв. Левая и правая группы отверстий через него между собой не соединены. Это удобно для установки микросхем.

По краям часто расположены длинные линии с обозначениями + и −. Это шины питания. На них удобно подавать, например, 5 В и GND от Arduino.

Важно: на некоторых макетных платах длинные шины питания разорваны посередине. Внешне линия может выглядеть почти непрерывной, поэтому это стоит проверить перед сборкой схемы.

Как собрать простую схему на breadboard

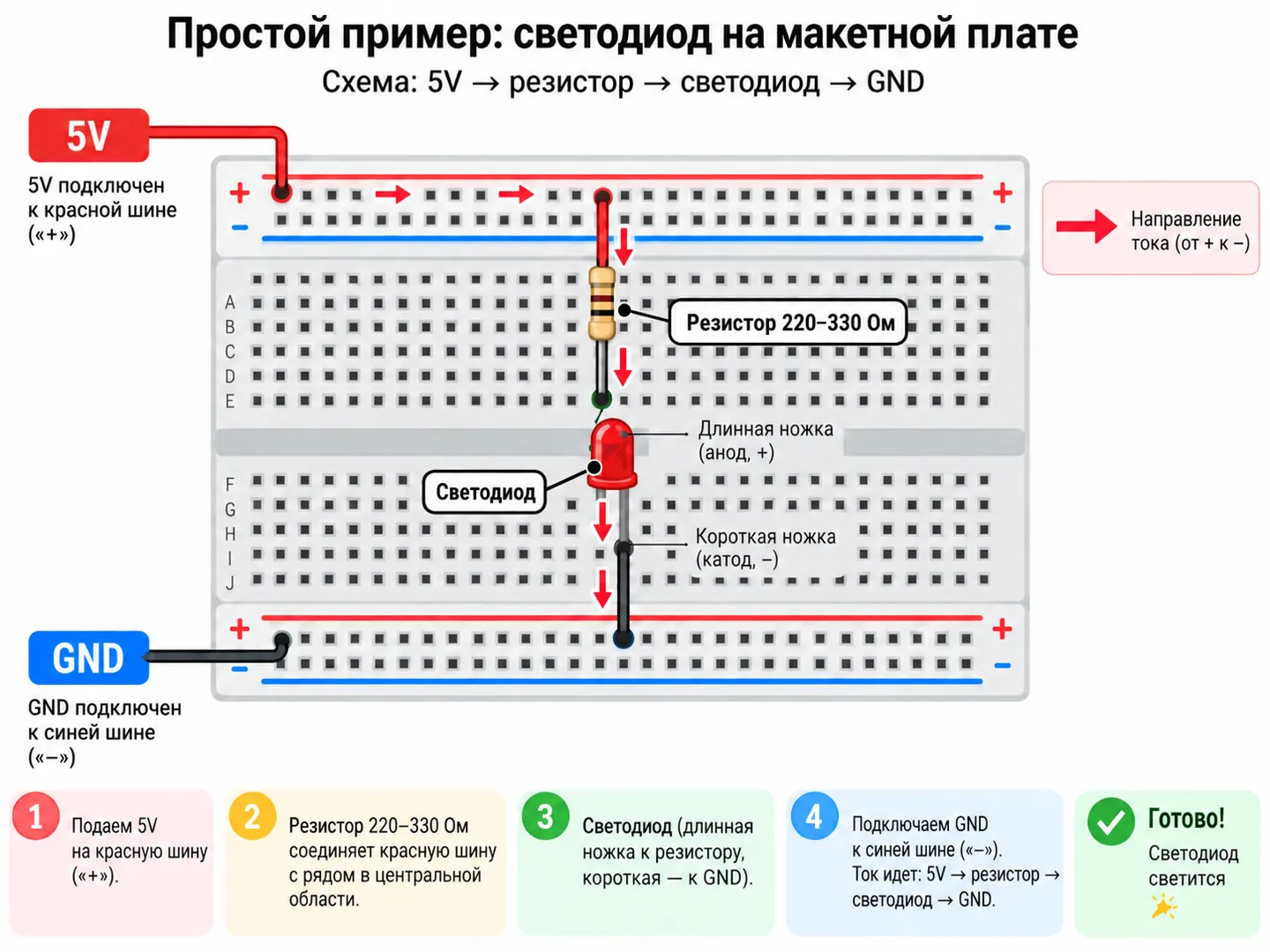

Для примера подключим светодиод через резистор.

Нам понадобятся:

• макетная плата;
• светодиод;
• резистор 220–330 Ом;
• несколько проводов;
• источник питания 5 В.

Схема выглядит так:

5 В → резистор → светодиод → GND

Подайте 5 В на плюсовую шину макетной платы, а GND - на минусовую.

Одну ножку резистора соедините с плюсовой шиной. Вторую установите в свободный ряд центральной части платы.

В этот же соединенный ряд установите длинную ножку светодиода - анод.

Короткую ножку светодиода, катод, соедините с GND.

Если все подключено правильно, светодиод загорится.

Как перенести электрическую схему на макетную плату

Принципиальная электрическая схема показывает не физическое расположение деталей, а связи между ними.

Поэтому не нужно пытаться расположить компоненты на breadboard так же, как они нарисованы на схеме.

Нужно последовательно проверить, какие выводы компонентов должны быть соединены между собой.

Например, если на схеме резистор соединен со светодиодом, на макетной плате их выводы должны попасть в одну электрически связанную группу отверстий.

Если вы пока не уверенно читаете условные обозначения и соединения на схемах, рекомендуем сначала посмотреть нашу статью «Как читать электрические схемы».

Частые ошибки при работе с breadboard

Одна из самых распространенных ошибок - установить обе ножки детали в одну соединенную группу отверстий. В таком случае компонент фактически оказывается закорочен сам на себя.

Также начинающие часто:

• путают полярность светодиода;
• забывают установить резистор;
• ошибаются на один ряд при подключении провода;
• не соединяют GND разных источников питания;
• не замечают разрыв шины питания посередине платы.

Если схема не работает, лучше не переставлять детали наугад. Сначала еще раз проследите путь питания от + до GND и убедитесь, что все соединения соответствуют принципиальной схеме.

Для чего нужна макетная плата

Breadboard удобна именно для экспериментов и обучения. На ней можно быстро проверить новую схему, заменить компонент или исправить ошибку без пайки.

Освоив принцип соединения отверстий, можно переходить к более интересным проектам: подключению кнопок, датчиков, светодиодов и других компонентов к Arduino.
